ADLINK PCI-8132 DAQカード

ナショナルインスツルメンツ社製PCI-8132データ収集カードの仕様 使用項目

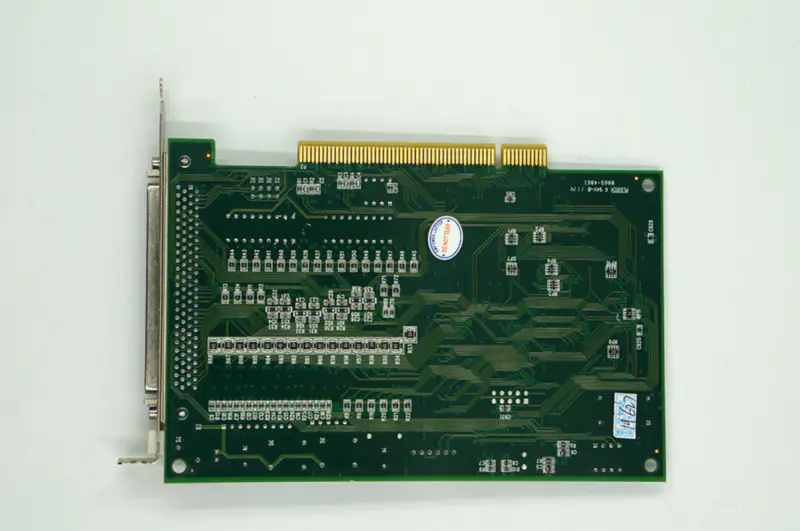

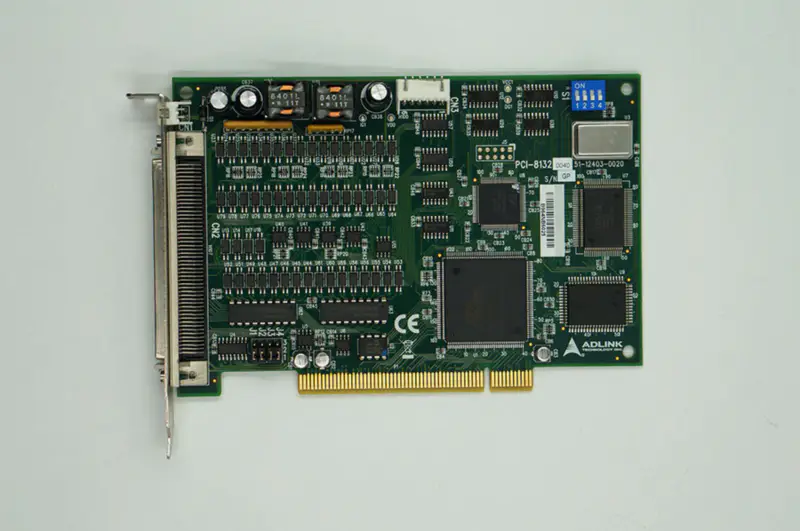

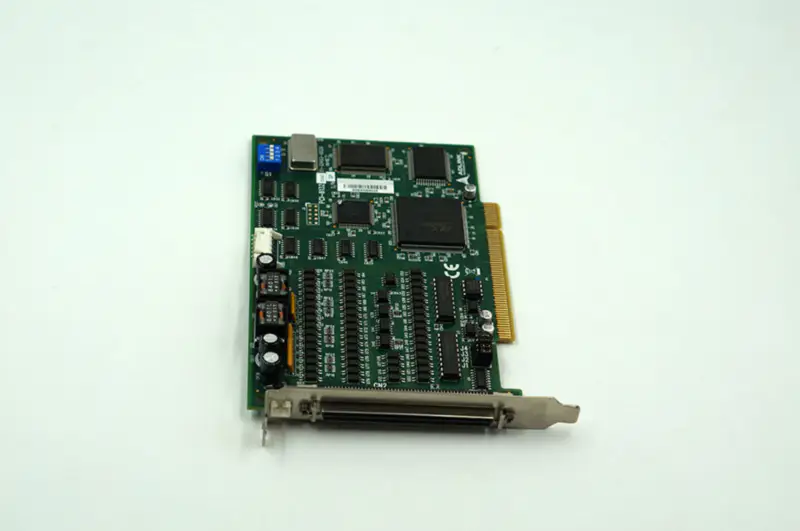

ADLINK PCI-8132の製品写真

仕様

ブランドアドリンク
モデル番号PCI-8132
パルス出力オプション：OUT/DIR、CW/CCW
軸数：2
パルス出力レート0.03pps～2.4Mppsプログラマブル
パルスコマンド出力：DIR/OUT、CW/CCW
最大加速度加速度91 Mpps2
速度分解能：16ビット
エンコーダー入力レート：2.4 MHz @ 3 Mケーブル
エンコーダー・カウンター分解能：28ビット
測位範囲：-134,217,728～+134,217,727パルス（28ビット）
最大1システムのカード枚数：12枚
モーションインターフェースI/O信号
ポジション・ラッチ入力端子：LTC (連続トリガ用1 kHz)
I/Oピン：差動、2500VRMS光絶縁
インクリメンタルエンコーダ信号入力端子：DIR/OUT、EA/EB
エンコーダインデックス信号入力：EZ
メカニカルリミットスイッチ信号入力端子：±EL、±SD、ORG
サーボモータI/Oピン：INP、ALM、ERC
汎用DOピン：SVON
汎用DI端子：RDY
パルサー信号入力：PAおよびPB
同時スタート/ストップ信号入出力端子：STA、STP
汎用I/O：16チャンネル入力＆16チャンネル出力
チャンネル番号：32-CH
エントリーレベルの2軸あり
パッケージ：帯電防止パッケージ
コンディション使用済み、テスト済み
