NI PCIe-6259 DAQカード

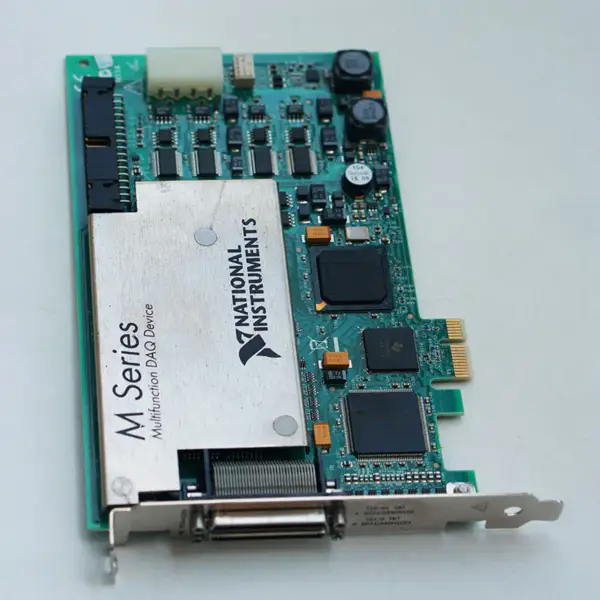

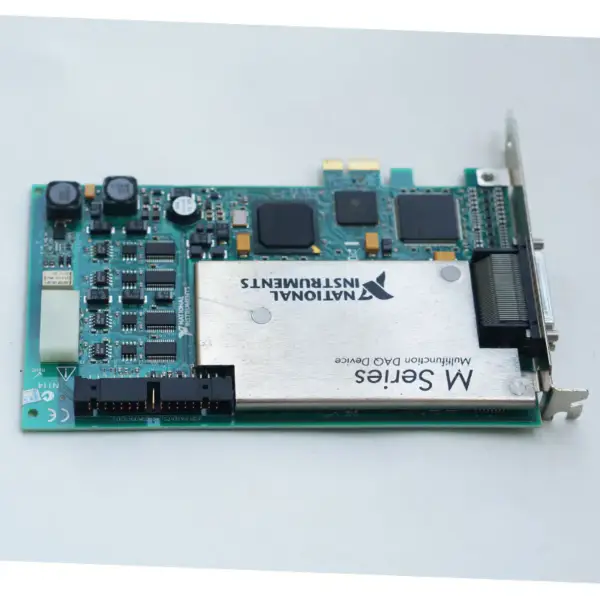

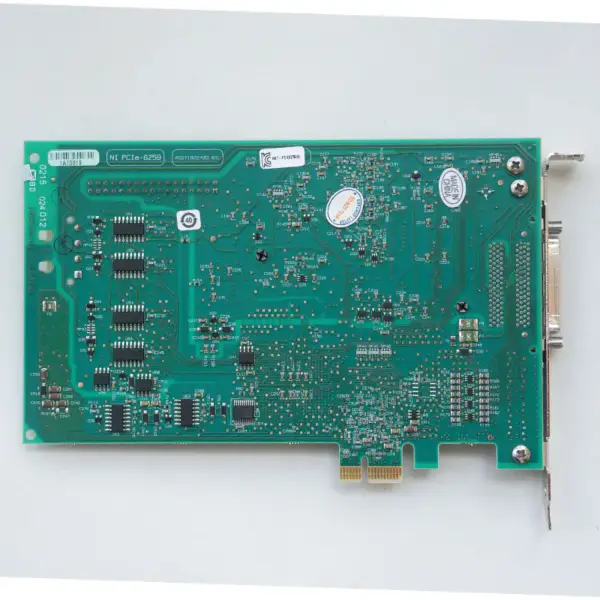

製品写真

仕様

ブランドNI
モデル:PCIe-6259
チャンネル数16ディファレンシャルまたは32シングルエンド
ADC分解能：16ビット
DNL：コードの欠落は保証されない
サンプルレート
シングル・チャンネル最大1.25 MS/s
マルチチャンネル最大（アグリゲート）：1.00 MS/s
最低限：下限なし
タイミング分解能：50 ns
タイミング精度：サンプルレートの50ppm
入力カップリング：DC
入力レンジ：±0.1V、±0.2V、±0.5V、±1V、±2V、±5V、±10V
アナログ入力の最大使用電圧（信号＋コモンモード）：AI GNDの±11 V
CMRR (DC to 60 Hz)：100 dB
入力インピーダンス(デバイスオン)
AI+～AI GND >10 GΩ 100 pFと並列
AI- to AI GND >10 GΩ 100 pFと並列
入力インピーダンス(デバイスオフ)
AI+～AI GND 820 Ω
AI- to AI GND 820 Ω
入力インピーダンス
クロストーク（100 kHz時）
隣接チャンネル -75 dB
非隣接チャンネル -95 dB
小信号帯域幅（-3 dB）：1.7 MHz
入力FIFOサイズ：4,095サンプル
スキャンリストメモリ4,095件
データ転送
PCI/PCI Express/PXI/PXI Express：DMA（スキャッターギャザー）、割り込み、
プログラムI/O
USB：USB信号ストリーム、プログラムされたI/O
全アナログ入力およびセンス・チャンネルの過電圧保護
最大4つのAIピンの±25 Vデバイス
最大4つのAIピンのデバイスオフ±15 V
過電圧時の入力電流：最大±20mA/AIピン
状態:中古
