間違いを避けるため、ご注文の前にボードの両面の写真をお送りください。
マザーボードAIMB-501 REV:A1には2つのバージョンがあります： フルバージョン そして 簡易版
aimb-501g2-ksa1e aimb-501 rev:a1 (フルバージョン）
aimb-501l-ksa1e aimb-501 rev:a1 (簡易版）
簡易版では、PCIインターフェイスが2つ減り、ネットワークポートが1つになっている。

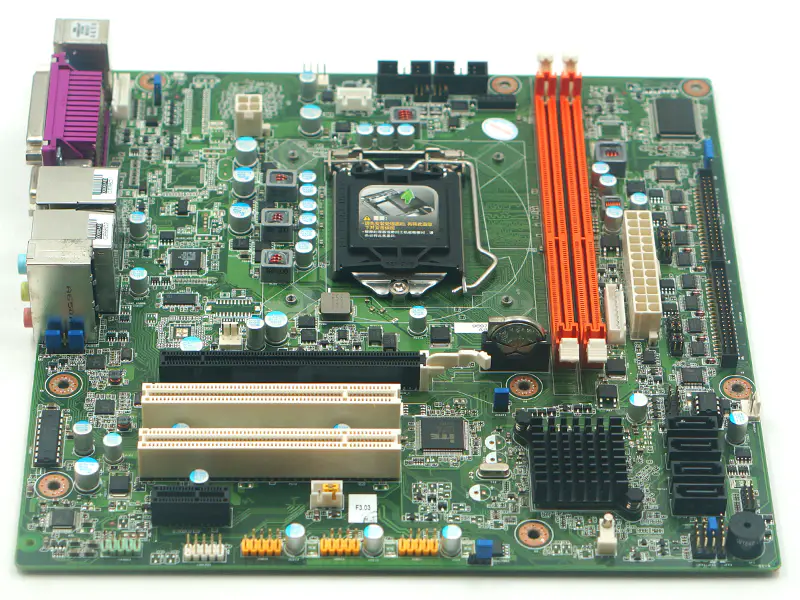

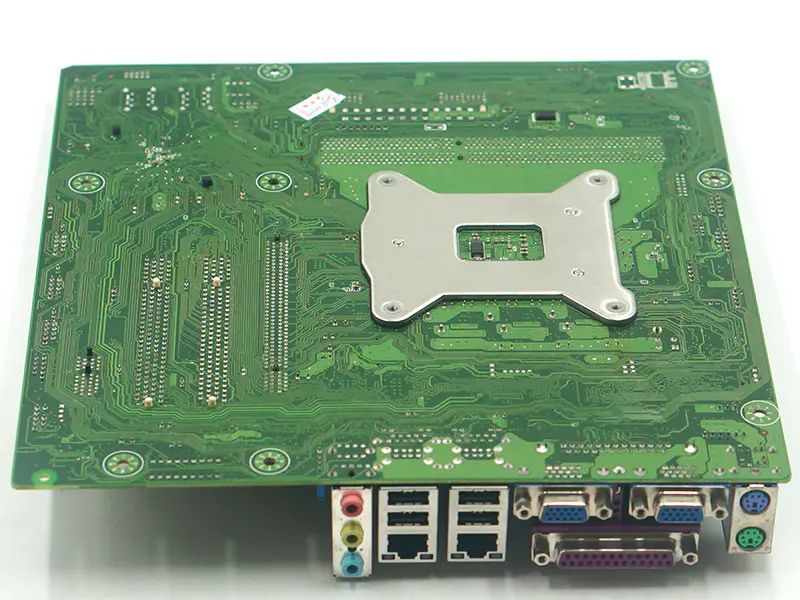

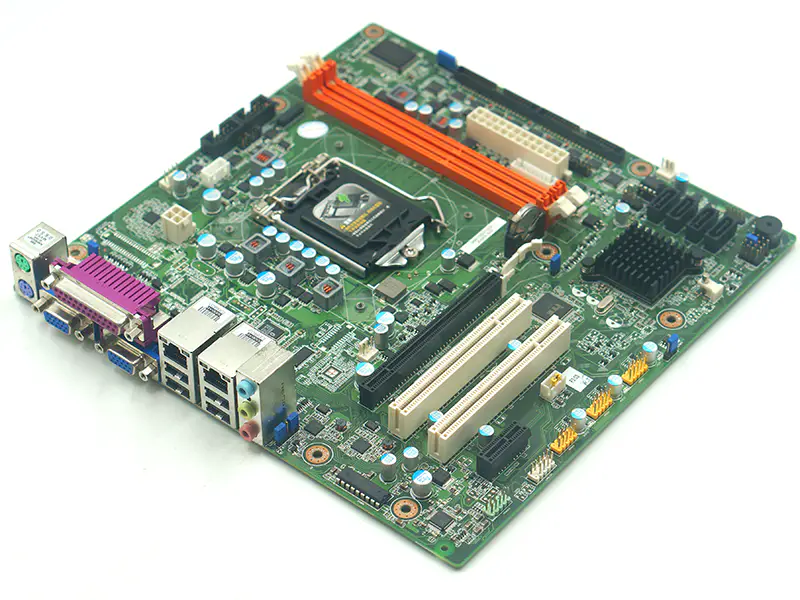

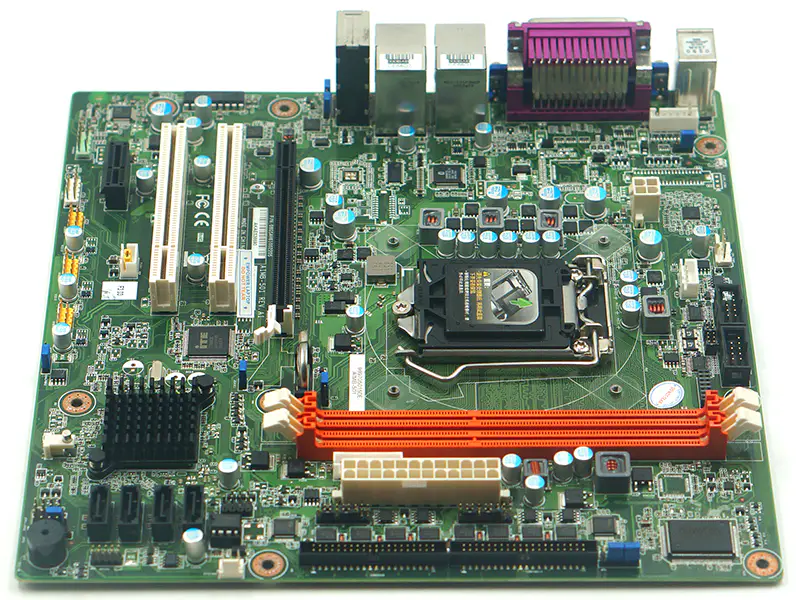

AIMB-501G2-KSA1E AIMB-501 REV:A1の写真 (フルバージョン）

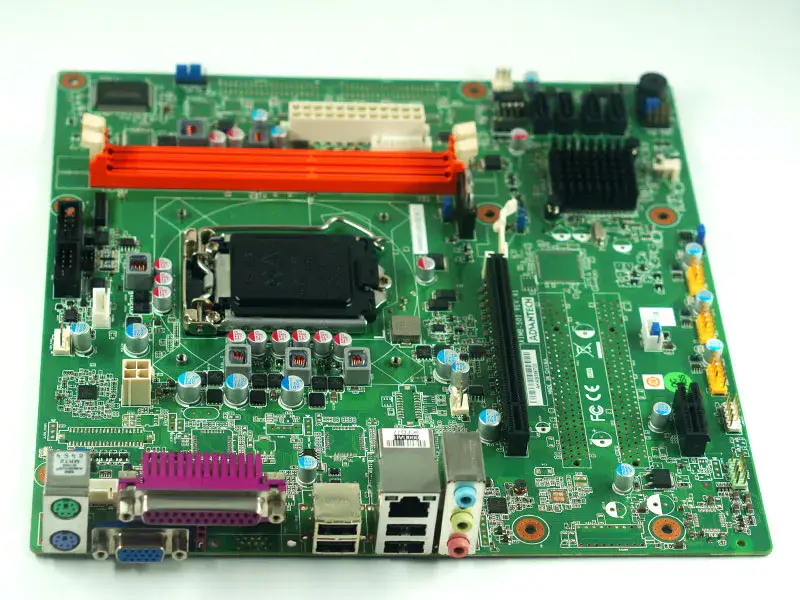

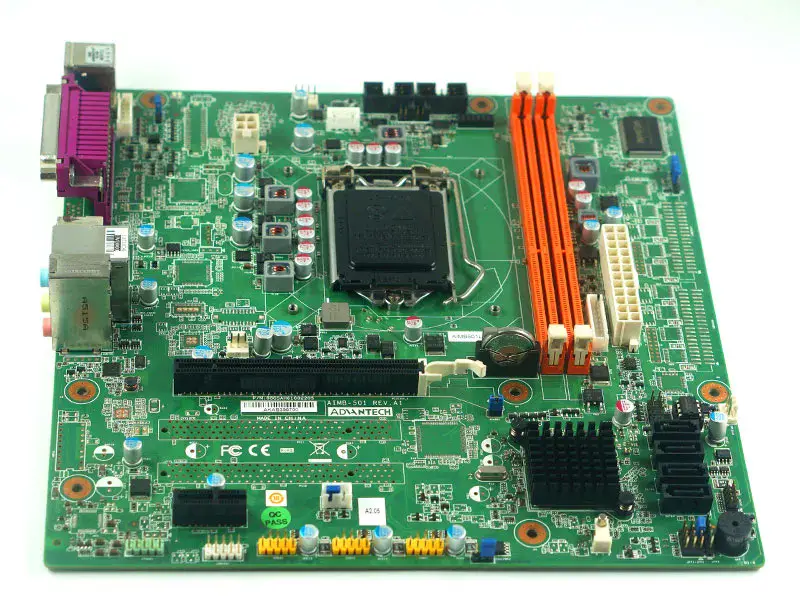

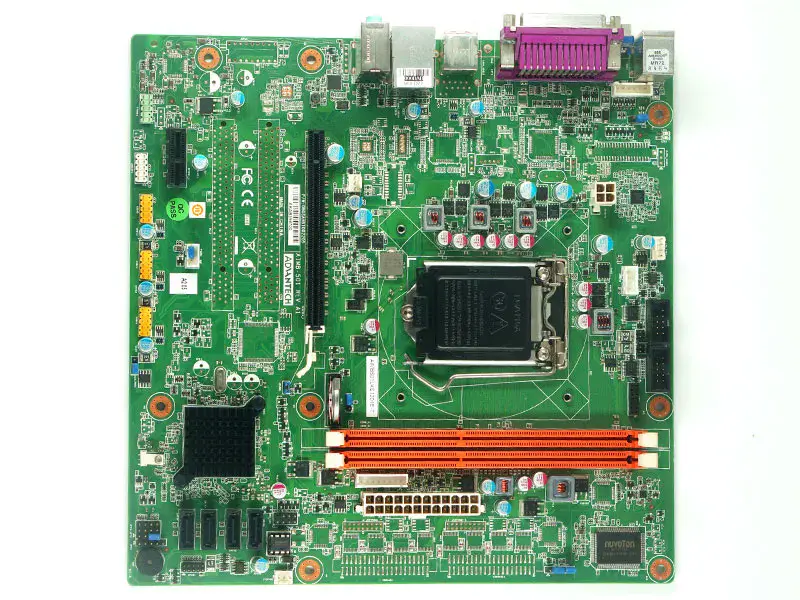

AIMB-501L-KSA1E AIMB-501 REV:A1の写真 (簡易版）
マザーボード仕様
タイプ：産業用組み込みマザーボード
ブランド名：アドバンテック
モデル番号： AIMB-501L-KSA1E
原産地： 台湾、中国
コントローラー：インテルHDグラフィックス
DDI（HDMI/DVI/DisplayPort）：DVI：1920×1200@60Hz（オプション）
グラフィックエンジン： DirectX 10.1およびOpenGL 3.0対応
グラフィックメモリ：2GB以上のシステムメモリをインストールした場合、最大1GBの共有メモリ
VGA: 最大2048 x 1563 @ 60Hz
フォームファクターマイクロATX
COMポート：2（1 x RS232、1 x RS232/ 422/ 485）
GPIO：8ビットGPIO
キーパッド1
LPT: 1
スマートファン：3
TPM：オプション
USB2.0: 10
ECC対応：いいえ
最大容量：16GB
メモリソケット：240ピンDIMM×2
メモリテクノロジーDDR3 1066/1333 MHz
プロセッサBIOSAMI EFI 64Mbit
チップセット Intel H61 PCH
コア番号： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95w/ 65w
周波数：2.5GHz～3.4GHz
L3キャッシュ： 2～8MB
SATA： 4 x SATAII (最大データ転送速度 300 MB/s)
オペレーティングシステム Linux： はい
オペレーティングシステム Microsoft Windows：はい
オペレーティングシステム SUSIAccess： あり
バッテリー リチウム 3 V / 200 mAh
コネクタ： ATX24P
消費電力（全負荷）： 1.72A @ 5V / 1.02A @ 3.3V / 5.61A @ 12V / 0.27A @ 5Vsb / 0.16A @ -12V
消費電力（アイドル時）： 1.39A @ 5V / 0.96A @ 3.3V / 0.63A @ 12V / 0.16A @ 5Vsb / 0.15A @ -12V
電源タイプ： ATX
イーサネット・コネクター： RJ45 x 1
イーサネットコントローラ：GbE1：RTL8111-VL
イーサネット速度： 10/ 100/ 1000 Mbps
オーディオ・インターフェースHDオーディオ
オーディオCODEC：Realtek ALC892、高品位オーディオ（HD）
オーディオコネクタ：2（ライン入力、ライン出力、マイク入力）
ウォッチドッグ・タイマー: はい
PCI Express x 1： 1
PCI Express x 16：1
寸法（mm）：244 x 244 mm
重量：1.2 kg（2.64ポンド）、パッケージ総重量
状態： 中古,テスト済み
