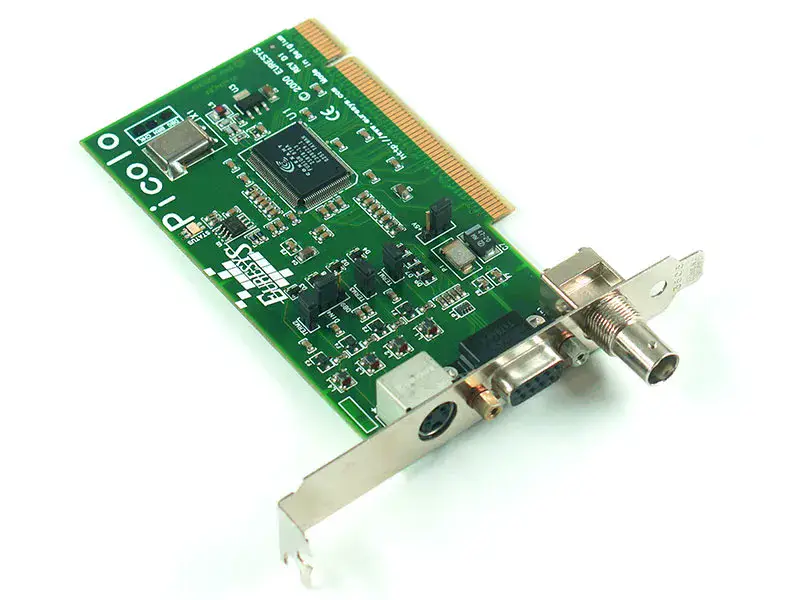

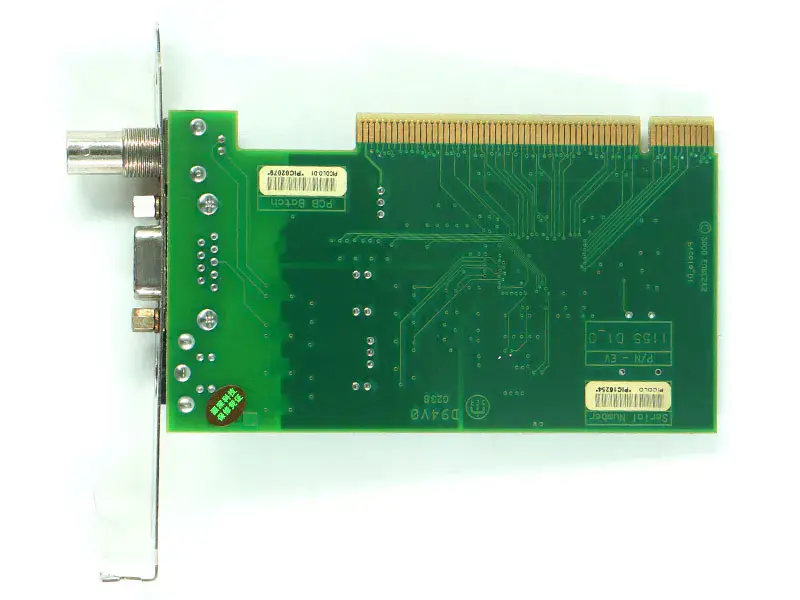

マザーボードの写真
EURESYS PICOLO REV D1 PICOLO_D1 産業用マザーボード
コンディション 中古、テスト済み
| メカニカル |
| フォーマット |
標準プロファイル、ハーフレングス、32ビット 従来型PCIカード |
| 寸法 |
長さ120.90mm x 高さ69.83mm |
| ホストバス |
| スタンダード |
PCI 32ビット、33 MHz、5 V信号 |
| DMA |
32ビット |
| 消費電力 |
最大1 W（200 mA @ +5V）、I/O電源出力を除く |
| カメラ/ビデオ入力 |
| インターフェース規格 |
NTSC-M、PAL-B/G、RS-170、CCIR |
| コネクター |
- VIDEO 1: コンポジットビデオ入力用ブラケット上のBNCメスコネクター
- S-VIDEO: コンポーネントビデオ入力用ブラケット上の4ピンミニDINメスコネクター
- DB9：ブラケット上の9ピンサブDメスコネクター
- 内部：PCB上の10ピン・シュラウド・オス・ヘッダー
|
| 終端抵抗 |
PCB上のジャンパーで選択可能 |
| ネイティブ解像度 |
スクエアピクセル、ブロードキャスト、カスタム解像度 |
| フレームレート |
最大25/30画像/秒、50/60フィールド/秒 |
| カメラ台数 |
3 |
| カメラ台数（フルフレームレート時） |
1 |
| ビデオ配信 |
| 生映像フォーマット |
平面、パック、YUVおよびRGBカラーフォーマット |
| 配信可能なビデオ解像度（SD） |
フレーム、フィールド、CIF、QCIF、カスタム画像フォーマット |
| 汎用入出力 |
| 行数 |
4本のI/Oライン（IO） |
| コネクター |
- DB9：ブラケット上の9ピン・メスサブDコネクター
- 内部：PCB上の10ピン2列0.1″シュラウドヘッダー
|
| 使用方法 |
汎用IO |
| 電気仕様 |
IO：TTL互換I/Oライン |
| ソフトウェア |
| ホストPCのオペレーティング・システム |
- Microsoft Windows 10、8.1、7（x86（32ビット）およびx86-64（64ビット）プロセッサ・アーキテクチャ用
- x86（32ビット）およびx86-64（64ビット）プロセッサ・アーキテクチャ向けLinux
詳細はリリースノートを参照 |
| API |
- MultiCam 32ビットおよび64ビットバイナリライブラリ（WindowsおよびLinux）、ISO準拠のC/C++コンパイラ用
- DirectShow 32ビットおよび64ビットフィルタ（Windowsのみ）、Microsoft Visual C++コンパイラ用
|
| 環境条件 |
| 使用周囲温度 |
0 °C ～ +50 °C / +32 °F ～ +122 °F |
| 使用周囲湿度 |
10%～90% RH 結露なきこと |
| 保管周囲温度 |
-20 °C ～ +70 °C/ -4 °F ～ +158 °F |
| 保管周囲湿度 |
10%～90% RH 結露なきこと |
| 認証 |
| 電磁波 - EMC規格 |
- 欧州理事会EMC指令2004/108/EC
- 米国FCC規則47 CFR 15
|
| EMC - エミッション |
- EN 55022:2010 クラスB
- FCC 47パート15クラスB
|
| EMC - イミュニティ |
- EN 55024:2010 クラスB
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-6
|
