オムロンG72C-VID16モジュール

オムロン 24VDCリモートターミナル G72C-VID16 NIB

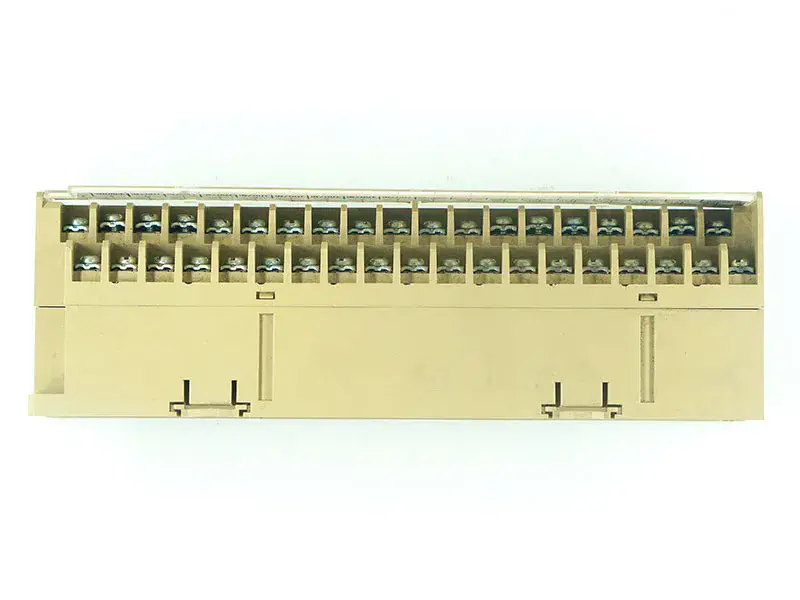

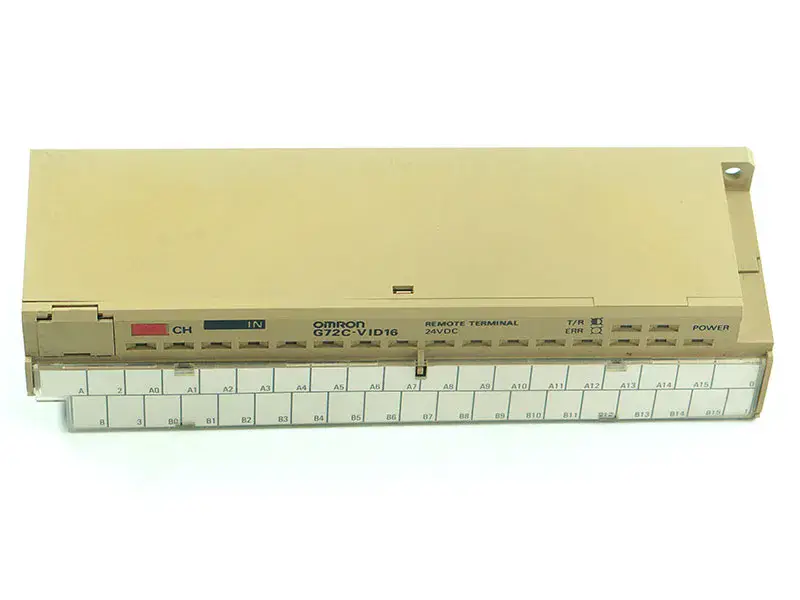

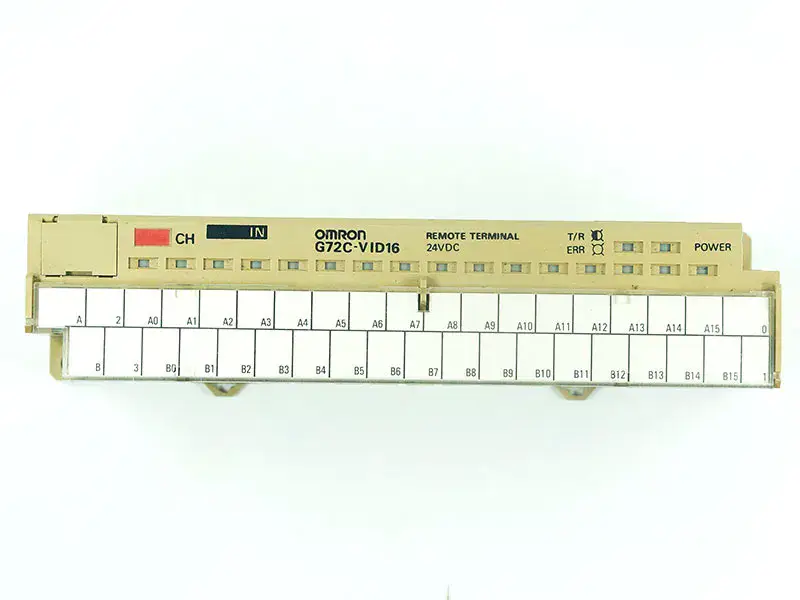

G72C-VID16 画像

G72C-VID16 仕様

製品ブランド：オムロン
部品番号G72C-VID16
コンディション再生品
G72C-VID16 入力
定格入力電圧：DC24V
入力電流：9.7 mA/ポイント
オンディレイ時間：1.5ms以下
OFFディレイ時間：1.5ms以下
回路数：16点（8点/コモン）
オン電圧：最大15 VDC
オフ電圧：最大DC5.6 V
絶縁方法フォトカプラ
入力表示：LED（緑）
G72C-VOD16出力
定格入力電圧：DC24V
定格出力電流：0.3A/ポイント、2.4A/モジュール
残留電圧：最大1.2 V。
リーク電流: 100 µA max.
回路数：16点（8点/コモン）
絶縁方法フォトカプラ
入力表示：LED（緑）

特性

通信システム：2芯、半二重
同期方法 非同期：
伝送速度（ボーレート）：187.5kbps（伝送時間：G72C-Vあたり最大2ms）
伝送距離：200m（全長）
伝送経路2芯ケーブル（VCTF 0.75 x DPDT推奨）
インターフェースRS-485
動作電圧範囲：DC24V +10%/-15%
消費電流（注記参照）：DC24V：最大200mA
RUN出力：SPST-NO接点出力(運転中は閉)
接点容量：2A、250VAC（cosφ＝1）で100,000回動作
診断：伝送エラーチェック（BCC＋逆2伝送検証チェック）、
CPUエラーモニター
絶縁抵抗：250 VDCで20 MΩ以上
絶縁耐圧：RUN出力回路と他の端子間AC2,000V、50/60Hz、1分間
500 VAC、50/60 Hz、1分間（その他の端子の場合
ノイズ耐性ノイズレベル：1.5kV、パルス幅：100ns～1Ps
耐振動10～55Hz、振幅0.75mm×2回、X、Y、Z各方向各2時間（いずれも装着時
DINトラックには取り付けられない)
耐衝撃性50G、X、Y、Z方向に各3回
周囲温度動作時0°C～55°C (32°F～131°F)
周囲湿度動作時35%〜85%
取り付け強度：全方向に5kgf（4.9N）の引張り荷重を1秒間かけても損傷なし。
(但し、レール方向に1kgf（0.9N）を除く）
端子強度 全方向に5kgf(4.9N)の引張荷重を1秒間かけても異常なし。
重量約380g
認証UL認定、ファイル番号E41515、CSA認定、ファイル番号LD31928
